大家好今天來介紹外六角螺栓標準眉畫法(螺紋規定畫法中,外螺紋終止線用( )表示)的問題，以下是萬千緊固件小編對此問題的歸納整理，來看看吧。

機械制圖六角螺母的畫法

1、在CAD里面點擊圓按鈕，分別畫三個同心圓。2、下一步點擊多邊形按鈕，確定六邊形并外切于圓。3、這個時候輸入打斷命令，通過圖示位置來進行打斷。4、如果沒問題就點擊旋轉按鈕，將打斷的圓順時針旋轉30度。5、這樣一來會生成相關的效果圖，即可實現機械制圖六角螺母的畫法了。5

緹尊3932

2012-06-15TA獲得超過5.7萬個贊

主視圖從左到右分為三部分，第一部分跟第三部分一樣，第二部分在中間。1.5D的半徑與兩邊側棱有交點，過交點做底邊的平行線，做第三部分的垂直平分線交平行線于一點那一點就是r圓心

SnowSAMA521

2018-03-30TA獲得超過7859個贊

十字中心線→畫圓→畫內切六邊形→畫螺紋孔→從左視圖引線畫主視圖→標注尺寸六角螺母(Hexagon nut)與螺栓、螺釘配合使用，起連接緊固機件作用。其中1型六角螺母應用最廣，C級螺母用于表面比較

百度網友ea68f27

2017-12-16

那不是圓弧 而是圓弧的投影 畫法簡單 先確定三個點 然后用樣條曲線畫

匿名用戶

2011-10-11

CAD繪圖時,用'二點一切'的方法,即確定起點.終點,并和上面的直線相切,就能畫出園弧. 半徑和圓心也就自動出來了.展開更多回答

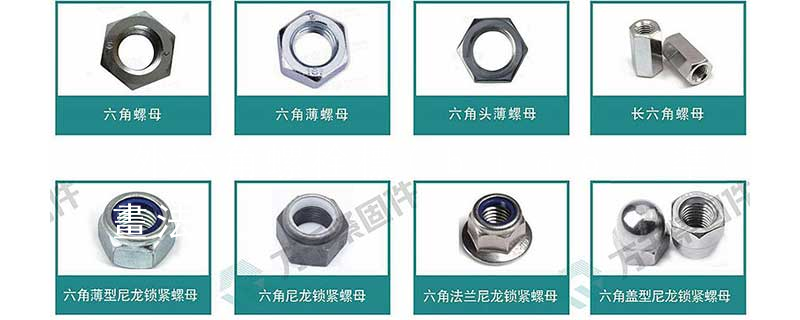

六角螺母

法蘭螺母和一般的六角螺母的相似點和區別點是什么？

51個問題2,863,934人瀏覽

螺紋規定畫法

螺紋畫法是在機械制圖中，螺紋和螺紋緊固件的視圖作圖比較繁瑣。為提高制圖效率，通常采用規定畫法。國際標準ISO和中國機械制圖標準都規定：螺紋牙頂用粗實線表示，牙底用細實線表示，在垂直于螺紋軸線的投影面的視圖中，表示牙底的細實線只畫3/4圈,螺紋的終止界限用粗實線表示。螺紋的牙型、直徑、螺距……等則在標注尺寸中用螺紋代號標明。畫非標準牙型的螺紋時，應畫出螺紋牙型，并標注出所需的尺寸及有關要求。內、外螺紋連接的畫法，在剖視圖中表示螺紋連接時，其旋合部分應按外螺紋的畫法表示，非旋合部分仍按各自的畫法表示。在裝配

CAD中內六角螺栓的簡單畫法

具體畫法如下：1、首先，單擊CAD中的圓形按鈕以繪制三個同心圓，如下圖所示，然后進入下一步?！? 2、其次，完成上述步驟后，單擊多邊形按鈕確定六邊形并外切于圓，如下圖所示，然后進入下一步?！? 3、接著，完成上述步驟后，輸入打斷命令，并按圖中所示的位置進行打斷，如下圖所示，然后進入下一步?！? 4、然后，完成上述步驟后，單擊“旋轉”按鈕，將打斷的圓順時針旋轉30度。如下圖所示，然后進入下一步?！? 5、最后，可以看到一個六角螺栓就已經畫好了，如下圖所示。這樣，問題就解決了?！? 5

以上就是小編對于外六角螺栓標準眉畫法 螺紋規定畫法中,外螺紋終止線用( )表示問題和相關問題的解答了，希望對你有用
